商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌中研
- 型号9B
- 类型平面抛光机
- 电源类型交流电源
- 变速方式无极变速
- 抛光轮直径####mm
- 最大磨削厚度####mm
- 额定输入功率####W
- 额定输出功率####W
- 额定转矩####Nm
- 回转数####r/min
- 空转转速####r/min
- 适用范围####
- 规格####
- 重量####kg
- 厂家中研
产品简介：

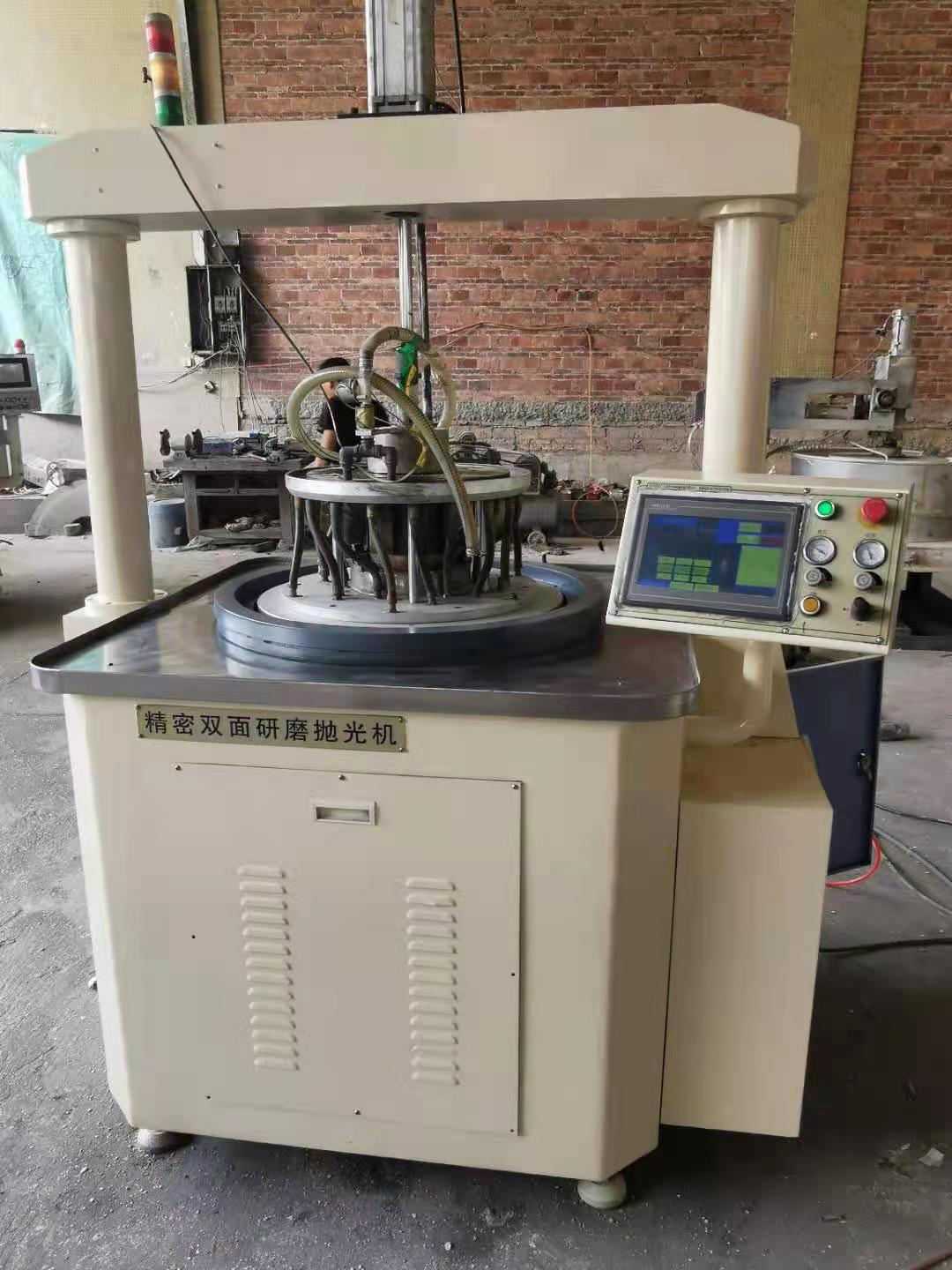

产品详情：设备类别：双面磨抛机
设备型号
ZS640B-S
研磨盘dia（mm）
φ640
工件直径（mm）
φ180
轮子转弯（rp.m）
0-50
灯具数目（pcs）
5
气压（Mpa）
0.4-0.5
总功率（kw/380v）
7.5千瓦
重量（公斤）
1800公斤
尺寸（长*宽*高）mm
1650*1500*2600
主要配备
牌
电机减速器
成大
频率转换器
@每@
可编程控制器PLC
@每@
主轴
中研JOHNY
加液device
中研JOHNY
精密修盘机
中研JOHNY
轴承座
哈尔滨
气动component
国内“山耐斯”，JOHNY 中研
1。目的
主要用以P钢，铜，铝合金，硬件零部件，阀门，密封件，活塞环，油泵喷嘴，陶瓷，硅片等各种金属和非金属材质的平面高精度研磨和抛光。
2.设备法则
该研磨机是双面研磨抛光设备。快要研磨和抛光的工件放在底部研磨盘上，并且顶部和底部研磨盘相对或沿相同方向旋转。工件通过使齿轮架旋转的中心齿轮旋转或公转，并通过气缸。驱动上磨盘向工件强加压力，使工件与磨盘开展相对运动并均匀摩擦，达到磨削工件的目的。
3.设备特性
1）操作系统用到全然自主开发的电子数字接口，性能安定，触摸屏操作，参数可视设置；
2）中研自主开发主轴系统，以保证机床的精度，耐用性，稳定性和安全性；
3）整机运转使用独立自主的变频驱动马达，使上板，下板，中心轮和转速达到比重。游星轮实现正转和反转，以满足维修过程的需；
4）不锈钢工作台面可手动上下微调，装卸物料简便，操作便利；
5）分段压力控制：气动元件分段精密压力控制，适用于粗磨，中磨，细磨，抛光等工艺；
6）针对不同材质的加工需，专门制订不同的配方金刚石磨盘（可选）；
单面磨抛机ZS640B-S技术标准
1.机床的基本功用
处置中
分成五个阶段，可以在程序中预设每个阶段的压力，时间和旋转方向，可以根据需选项时间模式展开处理。
测量工具
千分尺，三个坐标，卡尺
整理机能
采用修复机修剪研磨盘。
操作界面
完整的中文操作界面，会话操作模式。
2.主要设备配置
身体
1套
高刚体
主轴
1套
品牌：JOHNY 中研
上下磁盘驱动器
1套
交流变频电机功率3kw/380v（2pcs）品牌：成大转速范围：0〜50rpm可调变频器品牌：海利普
内圈驱动
1套
交流变濒电机：功率：1.5kw/380V转速范围：0〜50rpm可调
品牌：成大变濒器品牌：海利普
加液system（可选）
1套
交流电机：品牌：maili
功率：25w/220v
气动component
1套
油水分离器品牌：山耐斯产地：国内气瓶产地：国内其他气动控制元件品牌：山耐斯产地：国内气压（Mpa）：0.5-0.6
控制系统
1套
可编程控制器（PLC）品牌：麦格米特触摸控制液晶显示屏品牌：昆仑通泰尺寸：7英寸备注：中文操作界面
电气柜
1套
工作电压：380V+5％三相50hz控制电压：AC220V单相50hzDC24V
使用立式封闭电柜，数控部分装有电抗过滤设备。
工件夹具
1套
特别工件夹具数目：每套5件材料：环氧树脂
设备尺寸和重量
设备尺寸：1650（w）x1500（d）x2600（h）mm
机械重量：约1800kg
